龍門加工中心在機械加工領域中得到了廣泛應用。龍門加工中心具有剛性好、結構簡單、可加工大型工件、生產效率高等特點，適用于對大型零件的鏜、銑、鉆等工序的加工。在我國重工業得到廣泛使用。龍門加工中心常見的結構類型有三種，根據龍門架結構可分為定梁式、動梁式和動柱式這三種結構龍門加工中心。這三種結構類型的龍門加工中心各有各的特點，各有各的優勢所在，小編今天主要介紹的龍門加工中心結構。

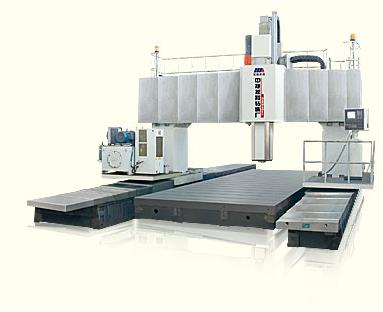

定梁式龍門加工中心


  定梁式龍門加工中心（橫梁固定、工作臺左右移動）

  頂梁式龍門加工中心在市場上是最常見的龍門加工中心，其結構簡單易懂，主要由工作臺、床身、立柱、橫梁、滑鞍、滑枕等部件組成，工作臺在床身上做左右移動為X軸，立柱上橫梁中滑枕、滑鞍沿著導軌水平方向前后移動為Y軸，滑枕在滑鞍上沿著垂直方向上下移動為Z軸。

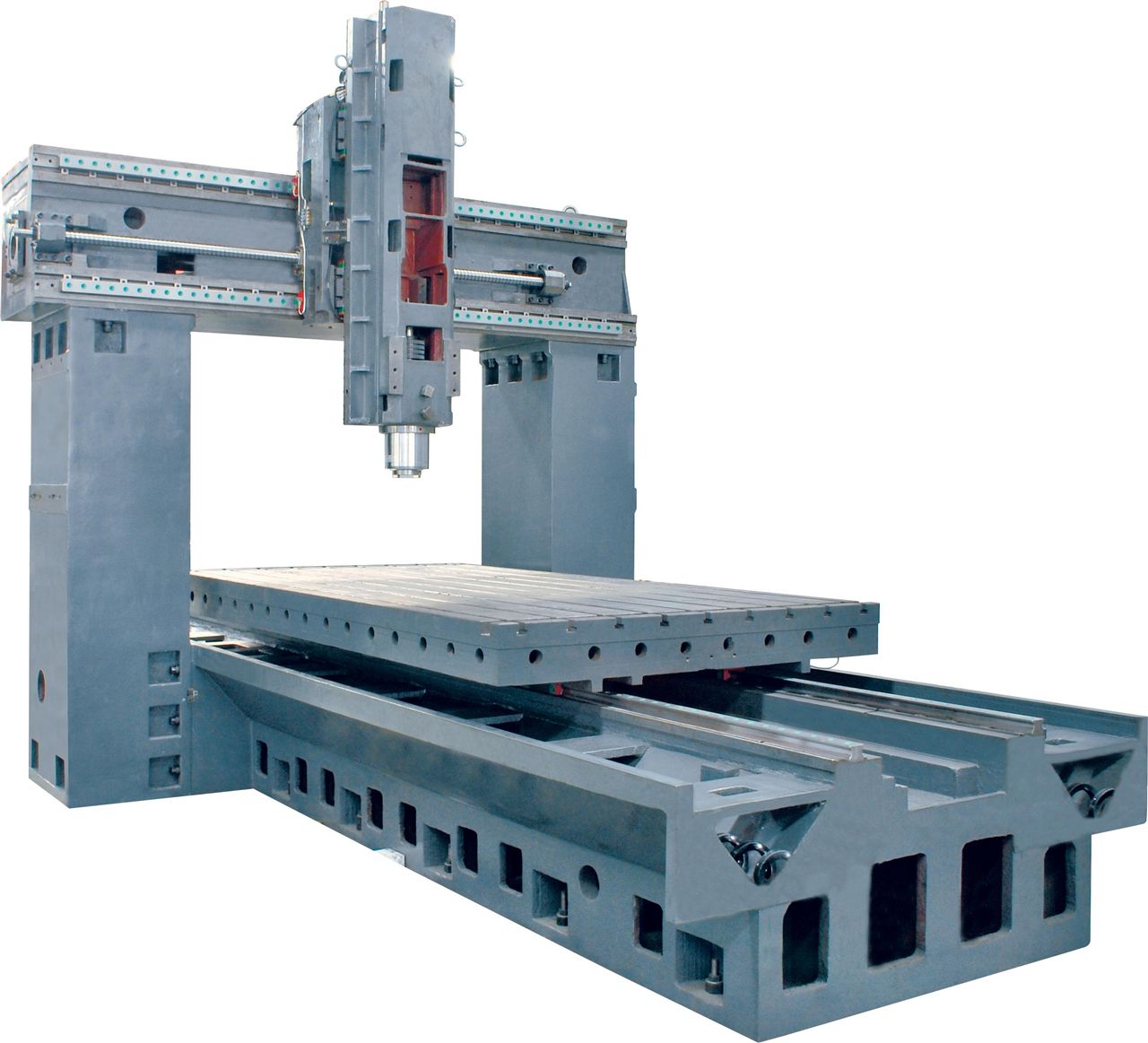

動梁式龍門加工中心

  動梁式龍門加工中心（橫梁上下移動、工作臺左右移動）

  動梁式龍門加工中心在市場上也是常見的，其結構比定梁式龍門加工中心有點復雜，也是由床身、工作臺、立柱、橫梁、滑鞍、滑枕等機械部件組成。工作臺為長方形在床身上做左右移動為X軸，橫梁分段上下移動為Z軸，滑枕和滑鞍沿著橫梁導軌水平方向前后移動為Y軸。

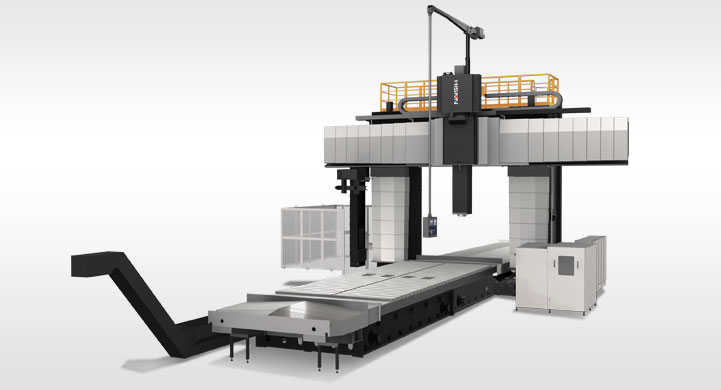

  動柱式龍門加工中心

  動柱式龍門加工中心（工作臺固定，龍門架移動）

  此類龍門加工中心的結構比較復雜，在市場上比較少見，這種龍門加工中心的兩個立柱是可以移動的，兩個立柱同時向左右移動為X軸，其工作臺是固定的，滑枕和滑鞍沿著橫梁導軌水平方向前后移動為Y軸，滑鞍上的滑枕沿著垂直方向上下移動為Z軸。
